ТРИ НЕОЧЕВИДНЫЕ ИСТОРИИ ИЗ МИРА ПРОМЫШЛЕННОЙ АВТОМАТИКИ, КОТОРЫЕ МЕНЯЮТ ВЗГЛЯД НА НАДЁЖНОСТЬ

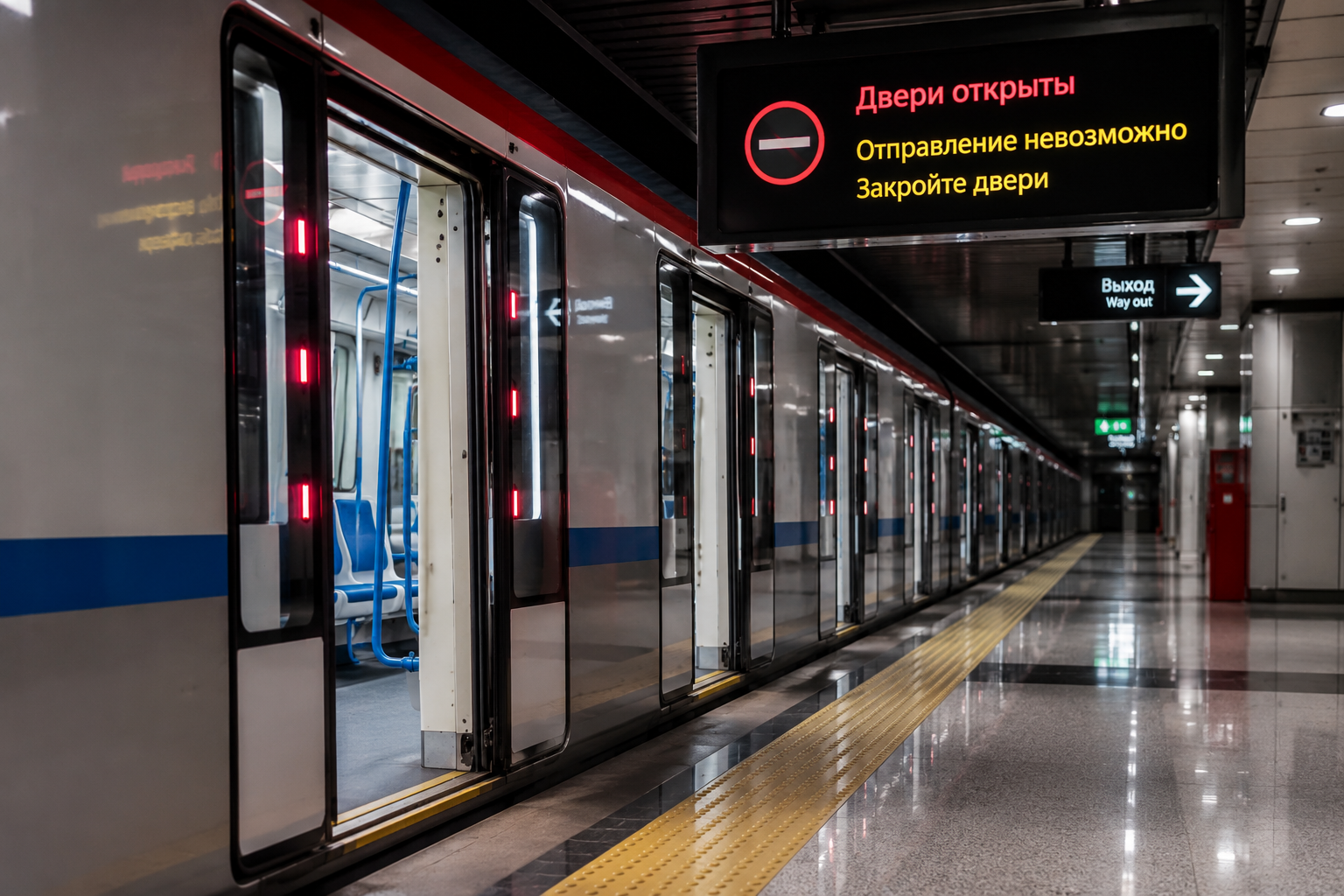

Вопрос, который в детстве хотя бы раз задавал себе каждый пассажир метро: «А что случится, если поезд попытается тронуться, пока не закрыты все двери?»

В современных вагонах ответ однозначен — ничего. Состав останется неподвижен, сколько бы машинист ни поворачивал ручку контроллера или ни нажимал педаль тяги.

Причина кроется в архитектуре систем безопасности, построенной по принципу последовательной цепи блокировки. В каждом дверном проёме установлены концевые выключатели (концевики), которые фиксируют положение створок — открыты, закрыты, заперты. Все эти контакты соединены в единую электрическую цепь. Пока каждый из них не замкнётся, сигнал разрешения на движение не поступит в тяговый преобразователь. Это аппаратная блокировка, которую невозможно обойти программно — она «прошита» на уровне схемотехники.

Этот пример удивительно точно иллюстрирует фундаментальное правило, работающее на любом промышленном предприятии: в автоматике нет мелочей. Отказ или отклонение параметров даже самого скромного компонента может привести к остановке дорогостоящего оборудования, многодневным простоям и серьёзным финансовым потерям.

Чтобы понять, как этот принцип преломляется в реальной заводской практике, разберём три поучительных сценария. Каждый из них — классика жанра для сервисных инженеров, электромонтёров и специалистов по обслуживанию АСУ ТП.

СЦЕНАРИЙ ПЕРВЫЙ: ОБРЫВ ФАЗЫ — ТИХИЙ УБИЙЦА ЭЛЕКТРОДВИГАТЕЛЕЙ

Начнём с самой коварной неисправности в трёхфазных сетях переменного тока. Если у асинхронного электродвигателя с короткозамкнутым ротором внезапно пропадает одна из трёх питающих фаз, большинство неспециалистов ожидают одного — мгновенной остановки. Ведь питание стало неполным, логично предположить, что вращение прекратится.

Однако реальность оказывается гораздо опаснее.

Под нагрузкой, особенно близкой к номинальной, двигатель продолжает вращаться на двух оставшихся фазах. Механическая инерция ротора и характер магнитного поля в зазоре статора позволяют ему сохранять угловую скорость, хотя и с некоторым снижением момента. Со стороны наблюдать за работой агрегата бесполезно: вал крутится, ремённая передача или муфта движется, конвейер транспортирует груз. Визуально — полный порядок.

Но внутри обмоток статора разворачивается настоящая катастрофа.

По законам электротехники, при обрыве одной фазы ток в двух уцелевших обмотках возрастает нелинейно и может достигать 150–200% от номинального значения. Это зависит от степени загрузки вала. Если механизм заклинен или работает на пределе мощности, токовые перегрузки становятся критическими за считаные минуты.

Что происходит дальше? Медь обмоток начинает интенсивно нагреваться. Согласно широко известному эмпирическому правилу изоляционных материалов, каждые дополнительные 10 °C рабочей температуры сокращают срок службы изоляции приблизительно вдвое. Это правило Аррениуса в упрощённой формулировке. При перегреве лаковая пропитка обмоток становится хрупкой, появляются микротрещины, снижается электрическая прочность.

Спустя несколько часов (в лучшем случае — дней) такой работы происходит межвитковое замыкание. Характерный запах горелого лака, дым, срабатывание тепловой защиты — и двигатель уходит в ремонт. Перемотка статора — дорогостоящая процедура, особенно для мощных машин, и занимает от нескольких суток до недели, если речь идёт о нестандартных типоразмерах.

При этом амперметр на щите управления, если он вообще есть, обычно оказывается вне поля зрения оператора. Пускатель не отключается, потому что токовая защита может быть настроена грубо или вовсе отсутствует в бюджетных схемах.

Как предотвратить этот сценарий? Ответ давно известен и технологически прост: реле контроля фаз или реле напряжения с функцией отслеживания симметрии и наличия всех трёх фаз. Это небольшое устройство стоимостью сопоставимой с обедом в хорошем ресторане подключается перед пускателем и постоянно мониторит состояние питающей сети. Как только одна из фаз исчезает, реле мгновенно (за 20–30 мс) разрывает цепь катушки пускателя. Контактор отключается, и двигатель обесточивается раньше, чем обмотки начнут перегреваться.

К сожалению, многие предприятия экономят на этих реле, считая их излишеством. И продолжают регулярно оплачивать дорогостоящие перемотки, вместо того чтобы инвестировать несколько тысяч рублей в надёжную защиту.

Вывод из этого сценария: отсутствие внешних признаков аварии не означает отсутствия проблемы. В автоматике диагностика должна опережать катастрофу, а не сопровождать её.

СЦЕНАРИЙ ВТОРОЙ: РАЗРЯД БАТАРЕИ В КОНТРОЛЛЕРЕ — КОГДА «МОЗГИ» ТЕРЯЮТ ПАМЯТЬ

Теперь перенесёмся в мир цифрового управления. Современный завод немыслим без программируемых логических контроллеров (ПЛК), промышленных компьютеров и операторских панелей. Но есть один конструктивный нюанс, доставшийся нам от предшествующих поколений техники.

В большом количестве ПЛК, выпущенных в 1990-х, 2000-х и даже начале 2010-х годов, пользовательская программа, конфигурация модулей ввода-вывода, рецептуры и уставки хранятся в оперативной памяти (RAM). Эта память энергозависима. При отключении основного питания она очищается, если нет резервного источника.

В качестве такого резерва выступает литиевая батарея, установленная на плате контроллера. Её типичный срок службы заявляется производителями как 3–5 лет, хотя на практике качественные элементы живут и до 8 лет при щадящих температурных условиях.

Пока контроллер включён в сеть, он питается от промышленного блока питания, а батарея находится в режиме ожидания. Её состояние никто не проверяет — она не входит в стандартный перечень ежесменного контроля. Обслуживающий персонал попросту забывает о её существовании. И это становится фатальным.

Классический сценарий развития событий выглядит так:

Предприятие готовится к длительным новогодним или майским праздникам. По распоряжению главного энергетика отключается питание в производственных корпусах для проведения плановых ремонтов в сетях. Контроллер лишается внешнего напряжения. Батарея, которая уже «на последнем дыхании», окончательно разряжается за несколько дней или часов. Память очищается полностью — программа исчезает.

И вот после праздников, в первый рабочий день, электрик подаёт напряжение. Шкаф управления загорается, светодиоды ПЛК моргают, но вместо привычного алгоритма на экране операторской панели — пустой проект. Ошибка компиляции, отсутствие загруженной программы, сброшенные настройки пропорционально-интегрально-дифференциальных регуляторов.

Линия стоит. Простой начинается с самого утра. Если у инженера-программиста есть свежая резервная копия проекта (а это случается не всегда), загрузка занимает 10–15 минут. Но если архива нет или он устарел, а в системе были внесены изменения «на лету», начинаются долгие сутки восстановления. Приходится вызывать разработчиков из интеграторской компании, поднимать старые распечатки, вспоминать логику работы. Простой может растянуться на несколько дней, и убытки исчисляются сотнями тысяч или миллионами рублей.

Как опытные инженеры обходят эту ловушку?

Существует проверенная временем методика: замена батареи производится строго при включенном питании контроллера. Пока ПЛК запитаны от сети, они не используют батарейный резерв, и выемка старого элемента не вызывает потери данных.

Кроме того, в большинстве современных ПЛК (например, Siemens S7-1200/1500, Rockwell CompactLogix) на материнской плате установлен небольшой суперконденсатор или конденсатор ёмкостью несколько фарад. Он способен удерживать оперативную память в течение 3–10 минут после исчезновения внешнего питания. Этого времени достаточно, чтобы аккуратно заменить литиевую батарею, не опасаясь потери информации. Однако если батарея была полностью мертва ещё до отключения, конденсатор окажется бесполезен — он тоже будет разряжен.

Отсюда второе важное правило: регламентная замена батарей. В грамотно составленном графике ППР (планово-предупредительного ремонта) должно быть чётко указано: замена элементов питания во всех программируемых контроллерах и терминалах выполняется раз в 2–3 года, независимо от их видимого состояния. Это дешевле любого простоя.

Также стоит упомянуть, что в новых ПЛК и программируемых терминалов всё чаще используется энергонезависимая флэш-память, которая не требует батареи для хранения программы. Но парк оборудования на большинстве российских предприятий ещё очень пёстрый, и батарейные контроллеры встретить можно повсеместно.

Вывод: цифровой автомат не прощает пренебрежения к элементам питания. Мелочь, которую можно купить в любом магазине электроники, определяет судьбу всей производственной линии.

СЦЕНАРИЙ ТРЕТИЙ: ВЫСЫХАНИЕ ЭЛЕКТРОЛИТИЧЕСКИХ КОНДЕНСАТОРОВ — БОЛЕЗНЬ, КОТОРАЯ НЕ ЛЕЧИТСЯ, А ТОЛЬКО ЗАМЕДЛЯЕТСЯ

Третий герой нашего повествования, пожалуй, самый скромный и одновременно самый массовый компонент любой электронной схемы. Речь об электролитических конденсаторах, которые установлены в блоках питания, драйверах двигателей, частотных преобразователях, контроллерах, операторских панелях и источниках бесперебойного питания.

Их основная задача — сглаживание пульсаций выпрямленного напряжения, фильтрация помех и накопление энергии для кратковременных пиковых нагрузок. По конструкции это алюминиевый корпус, внутри которого находятся анодная и катодная фольга, разделённые бумажным сепаратором, пропитанным жидким или гелеобразным электролитом.

Именно электролит — слабое место.

Со временем, особенно при повышенной температуре, электролит постепенно испаряется через резиновую заглушку на торце конденсатора. Этот процесс необратим и определяется законами физической химии. По мере потери электролита растёт эквивалентное последовательное сопротивление (ESR). Конденсатор перестаёт эффективно сглаживать пульсации, ухудшается фильтрация, возрастают высокочастотные шумы.

Но главная опасность в том, что конденсатор редко выходит из строя мгновенно. Он не взрывается и не закорачивает цепь, как это делают, например, полупроводниковые ключи при пробое. Вместо этого он начинает «капризничать». Это проявляется в виде:

1. спонтанных перезагрузок контроллера или частотного преобразователя без видимых причин;
2. появления случайных ошибок связи по протоколам RS-485 или Ethernet;
3. зависания сенсорных панелей оператора;
4. сбоев в работе аналоговых входов-выходов, приводящих к ложным показаниям температуры или давления;
5. кратковременных провалов выходного напряжения блока питания, особенно в моменты пуска мощных исполнительных механизмов.

Диагностика таких «плавающих» неисправностей — настоящая головная боль для сервисных инженеров. Симптомы нестабильны, ошибки не воспроизводятся по требованию, а в логах контроллера фигурируют абстрактные коды вроде «Internal error» или «Watchdog timeout». Опытный электрик может неделями искать причину в программе, заземлении, экранировании кабелей или помехах от соседнего оборудования.

А виновник — один-единственный конденсатор, цена которого обычно не превышает 100–200 рублей. Его замена занимает 5 минут с паяльником в руках, но чтобы догадаться проверить ESR-метр именно его, нужна колоссальная квалификация и системное мышление.

Есть ли способ избежать этого сценария?

Да, и он связан с температурой.

Производители конденсаторов указывают в даташитах расчётный срок службы при конкретной температуре, например, 2000 часов при 105 °C. Но никто не эксплуатирует их на пределе. Ключевая закономерность: снижение температуры на каждые 10 °C ориентировочно удваивает срок службы электролитического конденсатора. Это следствие уравнения Аррениуса для химических реакций деградации.

Иными словами, если конденсатор рассчитан на 5000 часов при 85 °C, то при 65 °C он проработает около 20 000 часов, а при 55 °C — уже 40 000 часов.

Отсюда практический вывод, который многократно доказан в реальных цехах: самый лучший друг электроники в шкафу управления — исправный и правильно подобранный вентилятор принудительного охлаждения.

Организация воздушного потока внутри панели, установка фильтров от пыли, регулярная чистка радиаторов и замена кулеров по регламенту — это не прихоть проектировщиков, а экономически обоснованное мероприятие. Один вовремя заменённый вентилятор способен продлить жизнь десяткам конденсаторов в частотных преобразователях и блоках питания на годы. И, как следствие, предотвратить недельные простои производства из-за неуловимых сбоев.

Кстати, ещё один аспект проблемы: сухой электролит увеличивает пульсации постоянного тока, что может вызвать ложные срабатывания защитных автоматов или ускорить износ сглаживающих дросселей. Так что цепочка последствий может быть даже длиннее, чем кажется.

Вывод: деградация конденсаторов — это та «скрытая угроза», которая подкрадывается незаметно. Температурный режим и своевременная замена старых блоков питания — единственные надёжные способы борьбы с этой формой старения электроники.

А ЧТО ОБЪЕДИНЯЕТ ВСЕ ТРИ ИСТОРИИ?

Вернёмся к метафоре, с которой мы начали — поезду метро с открытой дверью.

В каждом из трёх разобранных случаев мы видим одну и ту же архитектурную проблему: система не распознаёт опасность, пока не становится слишком поздно.

1. В истории с обрывом фазы — визуально всё нормально, токовая защита не срабатывает своевременно.
2. В истории с батареей — контроллер молчит до полного отключения питания, не предупреждая о низком заряде.
3. В истории с конденсаторами — сбои воспринимаются как программные глюки или помехи, уводя диагноста по ложному следу.

Во всех трёх случаях «виновники» — компоненты малозаметные, недорогие, часто второстепенные в глазах руководства. Но именно они определяют надёжность всей системы.

Для производственного персонала это означает необходимость пересмотра подходов к обслуживанию:

• Защитные реле фаз и напряжения должны присутствовать в каждом шкафу, где есть трёхфазный двигатель мощностью свыше 1,5–2 кВт. Их установка должна быть не рекомендацией, а корпоративным стандартом.
• Плановая замена батарей в ПЛК и промышленных компьютерах — это не разовое мероприятие, а регулярная процедура с внесением в журналы ППР. Также обязательное условие — наличие актуальных резервных копий всех проектов в нескольких независимых хранилищах (файловый сервер, облако, внешний жёсткий диск).
• Контроль температуры внутри шкафов управления, особенно в летний период или в горячих цехах, должен быть автоматизирован. Установка термостатов и датчиков температуры с передачей сигнала на диспетчерский пункт — оправданное вложение. А вентиляторы охлаждения следует менять с той же периодичностью, что и масло в редукторах — по пробегу, а не по факту поломки.

Кроме того, стоит упомянуть, что многие современные преобразователи частоты оснащены встроенной диагностикой состояния конденсаторов промежуточного звена. Они рассчитывают ESR на основе измерений пульсаций и выдают предупреждение задолго до того, как компонент выйдет из строя. Но этой функцией надо пользоваться — смотреть сообщения, а не отключать их.

ФИНАЛЬНАЯ МЫСЛЬ: НЕ БЫВАЕТ «МЕЛКИХ» ДЕТАЛЕЙ

Мир промышленной автоматики построен на жёсткой логике, где «почти» не считается. Если поезд не закроет дверь — он не поедет. Если контакт не замкнётся — сигнал не пройдёт. Если один компонент деградирует — вся система становится ненадёжной.

Опыт показывает, что основная масса аварийных остановов происходят не из-за сложных программных ошибок или глобальных проектных просчётов, а именно из-за таких «низкоуровневых» сценариев, которые мы сегодня разобрали.

И здесь есть два подхода к управлению:

1. Реактивный — когда ждут поломки, а затем судорожно ищут причину, платят за срочный ремонт и сверхурочные бригадам.
2. Превентивный — когда систематически контролируют параметры, соблюдают регламенты, заменяют компоненты до того, как они откажут.

Второй подход требует дисциплины и небольших текущих затрат. Первый — многократно больших разовых потерь. Выбор очевиден для любой финансово ответственной организации.

Именно поэтому в хорошо спроектированных системах управления присутствуют резервирование питания, контроль целостности цепей, мониторинг температуры и регулярное тестирование аварийных защит. Это не «избыточность» — это единственный способ гарантировать, что линия продолжит работать даже при частичных отказах компонентов.

История с поездом и открытой дверью остаётся блестящей иллюстрацией этого подхода: инженеры когда-то давно заложили в неё блокировку, потому что понимали — человеческий фактор и технические сбои неизбежны. Так же и на заводе: нужно закладывать защиту на уровне схемы, а не надеяться на бдительность оператора.

В итоге можно сформулировать простое правило: относитесь к каждому датчику, электронному компоненту к каждому конденсатору и к каждой батарейке как к ключевому звену. И тогда ваше оборудование будет служить долго, а внезапные остановки станут редким исключением, а не привычной головной болью.
