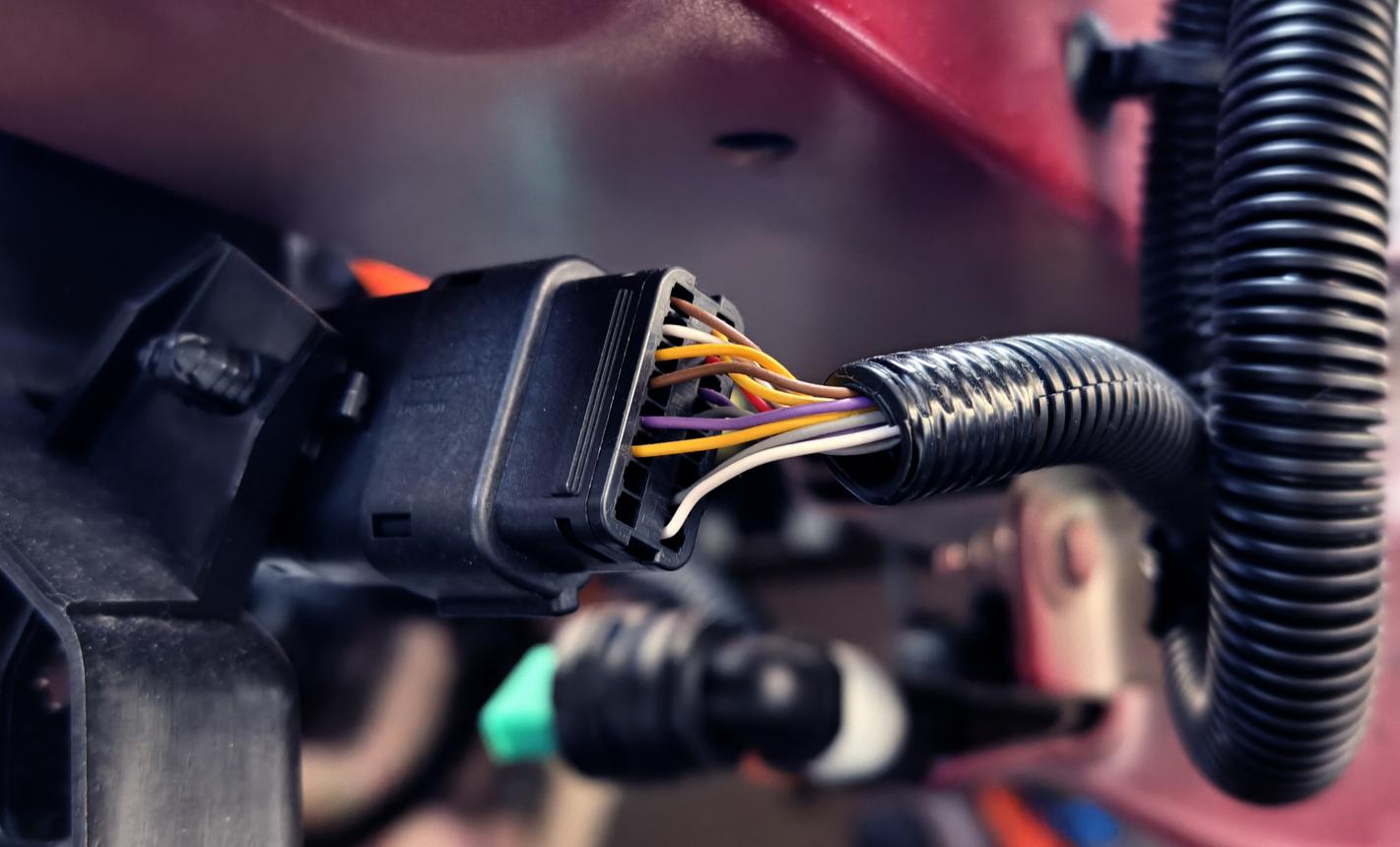

Современный автомобиль — это десятки электронных блоков, датчиков, исполнительных механизмов и километры проводки, которые должны работать как единый организм. Но надёжность этой системы зависит не только от качества микросхем и проводов. Не менее важны соединения между ними — автомобильные разъёмы. Именно от них зависят стабильность сигнала, допустимая нагрузка, защита от влаги и способность проводки выдерживать вибрации, перепады температур и агрессивные жидкости.

Зачем машине так много соединителей

Когда-то электрическая цепь автомобиля ограничивалась аккумулятором, генератором, фарами и парой управляющих элементов. В современных машинах количество цепей выросло в разы: блоки управления обмениваются данными, датчики передают информацию, исполнительные устройства получают команды.

Разъём позволяет соединять цепи так, чтобы любой узел можно было снять, заменить или обслужить. Поэтому соединители встречаются практически везде:

• в моторном отсеке;
• в системах освещения;
• в электронных блоках управления;
• в приборных панелях;
• в дверных модулях;
• в климат-контроле;
• в мультимедиа;
• в датчиках и исполнительных механизмах;
• в аккумуляторных и силовых цепях.

Главная задача качественного разъёма — обеспечить стабильный контакт на протяжении всего срока службы.

Устройство автомобильного разъёма

Типичный соединитель состоит из корпуса, контактов, элементов фиксации и — в герметичных версиях — уплотнителей. Каждый элемент выполняет свою роль:

• Корпус задаёт геометрию соединения и защищает контакты.
• Металлические терминалы проводят ток.
• Фиксатор не даёт разъёму самопроизвольно разомкнуться.
• Уплотнители защищают от воды и загрязнений.

К автомобильным соединителям предъявляются повышенные требования: электрическая непрерывность, изоляция, герметичность, механическая фиксация, ремонтопригодность и стойкость к внешней среде. Эти критерии описываются, например, в стандартах SAE USCAR.

Какие бывают автомобильные разъёмы

Классифицировать соединители можно по назначению, числу контактов, способу монтажа, степени герметизации и допустимой нагрузке.

Негерметичные модели используются в салоне или там, где нет прямого контакта с влагой и грязью. Их конструкция проще, требования к защите ниже.

Герметичные разъёмы применяются в моторном отсеке и других влажных зонах. Уплотнители защищают контактную группу от воды, пыли, химии и загрязнений. Пример — серия AMP Superseal, рассчитанная на такие условия.

Силовые соединители работают там, где через контакт проходит большой ток. Здесь важны площадь контакта, материалы, нагрев и надёжность фиксации. Такие решения используются в цепях питания и аккумуляторных системах.

Сигнальные соединители передают слабые сигналы без помех и нестабильности. Это компактные многоконтактные разъёмы, рассчитанные на конкретные электрические параметры.

Почему герметичность — не роскошь, а необходимость

Моторный отсек — агрессивная среда: высокая температура, вибрации, вода, грязь, масло, топливо. Если влага попадает в контактную группу, металл окисляется, переходное сопротивление растёт.

Результат — непредсказуемые неисправности: двигатель или датчик работает нестабильно, появляются периодические ошибки, нарушается передача сигнала. Поэтому для подкапотных цепей недостаточно просто подобрать разъём с нужным числом контактов — нужно учитывать условия эксплуатации.

На что смотреть при выборе

Покупка разъёма только по внешнему сходству — частая ошибка. Даже визуально одинаковые изделия могут иметь разные параметры. Проверять нужно:

1. Количество контактов — должно соответствовать схеме.
2. Тип контактов — важна совместимость клемм и способ подключения провода.
3. Номинальный ток — соединитель должен выдерживать нагрузку.
4. Рабочее напряжение — соответствие конкретной цепи.
5. Температурный диапазон — особенно для моторного отсека.
6. Степень защиты — для влажных зон нужна герметизация.
7. Способ фиксации — разъём не должен размыкаться от вибраций.
8. Совместимость с проводом — диаметр и сечение жилы должны подходить к контакту.

Технические характеристики конкретных серий, например TE Connectivity, могут включать герметизацию, число позиций и температурный диапазон. Проверять эти параметры нужно для выбранного артикула, а не для серии в целом.

Разъёмы и ремонт проводки

При восстановлении проводки важно менять не только повреждённый корпус, но и контакты, уплотнители и другие элементы. Случайная клемма может привести к плохому обжиму и нестабильному соединению.

Для профессионального монтажа применяется кримпование — механическое соединение контакта с проводом специальным инструментом. Качество обжима напрямую влияет на сопротивление и долговечность соединения.

Особенно важно соблюдать технологию при монтаже герметичных разъёмов: неправильно установленный уплотнитель нарушает защиту от влаги. В профессиональных инструкциях отдельно рассматриваются контакты, фиксаторы, уплотнения и требования к обслуживанию.

Как подобрать разъём под задачу

Выбор начинается не с каталога, а с определения условий эксплуатации. Для салона требования одни, для моторного отсека — совсем другие. Удобный алгоритм:

1. Определить назначение цепи.
2. Уточнить напряжение и максимальный ток.
3. Определить количество контактов.
4. Измерить или установить нужное сечение провода.
5. Оценить температуру и воздействие среды.
6. Решить, нужна ли герметизация.
7. Подобрать совместимые корпус, контакты и уплотнители.
8. Проверить документацию на конкретный артикул.

Если речь о серийном производстве жгута, дополнительно учитываются удобство сборки, доступность инструмента для обжима, ремонтопригодность и поставка компонентов.

Типичные ошибки при выборе и монтаже

Даже качественный компонент не спасёт, если установлен неправильно. На практике проблемы возникают из-за:

• разъёма с недостаточной токовой нагрузкой;
• несовместимости контактов и корпуса;
• неправильного сечения провода;
• плохого обжима клеммы;
• повреждения уплотнителя при сборке;
• отсутствия механической фиксации там, где она нужна;
• замены оригинального соединителя случайным аналогом без проверки характеристик.

Особенно опасен принцип «подойдёт примерно такой же». В автомобильной электрике размеры корпуса, расположение контактов, поляризация и характеристики клемм имеют принципиальное значение.

Соединители для электромобилей

Развитие электромобилей предъявляет к соединительной технике новые требования. В высоковольтных системах нужны решения, рассчитанные на соответствующие напряжения и токи, с дополнительными мерами защиты и фиксации.

Для таких систем выпускаются специальные высоковольтные соединители. В автомобильных стандартах отдельно рассматриваются требования к высоковольтным приложениям, а производители предлагают специализированные серии для аккумуляторных систем и силовых цепей.

Это показывает, насколько современный автомобиль зависит от качества соединительной инфраструктуры: разъём становится не просто механическим соединением проводов, а полноценным инженерным компонентом.

Итог: почему внешний вид — плохой критерий выбора

Автомобильный разъём — небольшая деталь с критически важной функцией. Он должен обеспечивать стабильный контакт, выдерживать механические нагрузки и соответствовать условиям среды. В зависимости от места установки могут потребоваться герметичные, силовые, сигнальные или многоконтактные решения.

При выборе учитывайте ток, напряжение, число контактов, тип проводника, температурный диапазон, степень защиты и способ фиксации. Для моторного отсека особенно важна герметизация, для электроники — стабильность контакта.

В конечном счёте качественные автомобильные разъёмы делают электросистему надёжнее и ремонтопригоднее. Правильный подбор по технической документации, а не только по внешнему сходству, снижает риск ошибок при сборке и эксплуатации. Чем точнее соединитель соответствует конкретной цепи и условиям её работы, тем выше надёжность всей автомобильной электросистемы.
